Allgemein

Der VDR steht und fällt mit der Fernbedienung (Abk.: FB) – schließlich will kaum jemand mit einer Tastatur vor dem Fernseher sitzen.

Prinzipiell lässt sich fast jede Fernbedienung am VDR betreiben. Mit dem Konsolenprogramm irrecord aus dem LIRC Paket kann der gesendete Code vieler IR-Fernbedienungen angelernt werden. Für viele Fernbedienungen liegen auf der LIRC-Webseite schon fertige Konfigurationsdateien bereit. Die Nutzung der meisten 'fremden' Fernbedienungen ist deswegen mit LIRC kein Problem.

Bauarten

Man unterscheidet zwischen Infrarot-(IR) und den selteneren Funkfernbedienungen. Des Weiteren gibt es gerätespezifische Fernbedienungen sowie Universalfernbedienungen.

Universalfernbedienungen können mehrere Geräte steuern. Dazu gibt es im Allgemeinen sogenannte Gerätetasten, mit denen man die Bedienung auf ein Gerät umstellt. So kann man dann alle Geräte mit einer einzigen Fernbedienung fernsteuern. Allerdings muss die Fernbedienung zunächst auf die Geräte angepasst werden. Dazu müssen geräteherstellerspezifische Codes ausgewählt und in die Fernbedienung eingegeben werden. Dies ist bei vielen Modellen durchaus umständlich. Außerdem werden häufig nicht alle Funktionen der Geräte unterstützt. LIRC (und damit auch der VDR) kann zwar fast alle Codes lernen, aber oft haben die Fernbedienungen keine Codes, die alle Tasten ansprechen. Es gibt auch Universalfernbedienungen, die man mit Hilfe der Originalfernbedienung des zu ersetzenden Gerätes anlernt, indem man diese bei gedrückten Tasten (zu lernende und zu belegende Taste) auf beiden Fernbedienungen vor das Lernfenster hält.

Funkfernbedienungen sind im Gegensatz zu IR-Fernbedienungen nicht auf optische Sicht zum Empfänger angewiesen und können somit im Allgemeinen auch durch Wände und Decken fernsteuern. Dafür kann es je nach Bauart beim Einsatz weiterer Funkanwendungen (drahtloses Telefon, Videoübertragung etc.) im selben Frequenzbereich zu Störungen kommen.

Eine Quelle oft hochwertiger und meist preiswerter IR-Fernbedienungen aus Industrie-Überbeständen ist die Firma Pollin.

Tastenbelegung

Welche Tasten einer Fernbedienung für den VDR notwendig sind, entnehme man der folgenden Liste. Die Tasten müssen übrigens nicht unbedingt der Aufschrift auf der Fernbedienung entsprechen – per VDR und LIRC lassen sich den Tasten beliebig den Funktionen zuordnen.

Für den Betrieb absolut notwendig – alle anderen Funktionen sind über das Menü bzw. über die Pfeiltasten verfügbar – sind:

Menu, Ok, Exit, 0–9, und die Pfeiltasten Left, Right, Up, Down

Für minimale Brauchbarkeit zusätzlich:

Mute, Volume+, Volume- und die Farbtasten Red, Green, Yellow, Blue

Für Komfort zusätzlich:

Channel+, Channel-, Record, Pause, Audio sowie eine beliebige freie Taste für Videotext

Eine Luxusfernbedienung hätte zusätzlich Tasten für

Play, Stop, FastFwd, FastRew, Setup, Commands, Power, Recordings, Timers, Schedule, Channels

sowie weitere freie Tasten für andere Funktionen und Plugins, die sonst nur über das VDR-Menü erreichbar sind.

Layout

Die Tastenanordnung ist Geschmackssache. Günstig ist es natürlich, wenn die Pfeiltasten kreuzartig angeordnet sind. In der Mitte sollte die OK-Taste sein. Die Menu- und die Exit-Taste sollten in der Nähe des Kreuzes sein. Somit sind alle Menü-relevanten Tasten in räumlicher Nähe und gut ertastbar.

Da die Farbtasten beim VDR sehr häufig verwendet werden, sollten sie einigermassen zentral und in einer Reihe liegen, zum Beispiel zwischen Pfeil- und Zahlentasten. Auf normalen Fernbedienungen sind sie aber oft ganz unten angebracht, da sie dort nur für Videotext gebraucht werden.

Die Zahlentasten sollten in 3*3-Raster mit der 0 mittig darunter angeordnet sein.

Allerdings sind zu viele Tasten der Bedienung abträglich. Man kann dann die Tasten nicht mehr ertasten und ein Blick auf die Beschriftung ist dann wegen der vielen Symbole auch nicht erhellend.

Einen Sonderfall für das Layout sind Fernbedienungen, auf denen die meisten oder alle Tasten durch ein LCD simuliert werden. Dadurch kann ein beliebiges Tastenlayout dargestellt werden. Allerdings lassen sich diese „Tasten“ nicht mehr erfühlen.

Beispiel-Fernbedienungen

IR-Universalfernbedienungen:

Universal-Funkfernbedienungen (laufen auch unter LIRC)

Bluetooth-Handy

PC/iPhone/iPod touch per WLAN (über SVDRP)

  • Es gibt eine ganze Reihe von Applikationen, die per SVDRP mit dem VDR kommunizieren und z.B. eine Fernbedienungsfunktion oder komplette Bedienoberflächen per Web implementieren.

Bilder

ATI Remote Wonder
Medion X10 P/N 20017670
FB der Nova-T / Nexus-S Rev.2.2
Neue FB der Nova-T
Alte FB der Nova-T
FB der alten Nexus
FB One-for-All 7040
FB One-for-All 3 Kameleon 8203
FB One-for-All 7780
FB One-for-All 7950
FB One-for-All 6230
FB Tevion MD6461
FB MD41169
FB MD80383
FB Tevion MD81299
FB Tevion MD81302
FB Tevion MD81187
FB SupportPlus
FB Conrad Promo-8
FB Philips RC2044/01B
XBOX360 Universal Media Remote

Empfänger

Zum Betrieb der IR-Fernbedienungen wird ein passender IR-Empfänger benötigt. Dafür gibt es viele verschieden Typen (siehe Links). Über das Remote-plugin kann der IR-Empfänger der Hauppauge-Karten (Nexus, Nova) bzw. ein baugleicher (z.B. der vom AVBoard oder der Technotrend-Original-Empfänger) benutzt werden. Diese können aber, wie das Remote-plugin auch, nur mit RC5-Signalen umgehen. Für andere Codes muss LIRC mit einem anderen Empfänger verwendet werden.

Die Pollin-Infrarot-Maus ist eine schöne Grundlage für den Eigenbau.

Falls man längere Leitungen verwenden muss, bietet sich der Abschnitt "Empfänger für große Entfernungen" in Consumer_Infrared an.

Desweiteren haben sich mittlerweile verschiedene Infrarotempfänger mit Funktionen zum Einschalten und Ausschalten des PCs durchgesetzt. Diese werden durch eine externe Stromversorgung (z.B. +5VSB vom ATX-Netzteil per USB) gespeist und können den PC mit einem zuvor angelernten RC5-Kode einschalten bzw. ausschalten. So ist es nicht erforderlich, den PC durchgehend im Standby-Modus laufen zu lassen.

IR Protokolle

Das IR Signal wird mit verschiedenen Verfahren moduliert und kodiert. Das bekannteste ist wohl das RC-5.

Der Empfänger muss in der Lage sein die Frequenz des Senders zu Empfangen. Erst danach kann das Signal dekodiert werden. Häufig genutzte Frequenzen sind 36khz, 38khz und 56khz.

  1. RC-5 (deutsch)
  2. Viele Protokolle erklärt(englisch)
  3. Gute englische Seite über IR Protokolle
  4. Gute RC-5 Seite (Englisch)

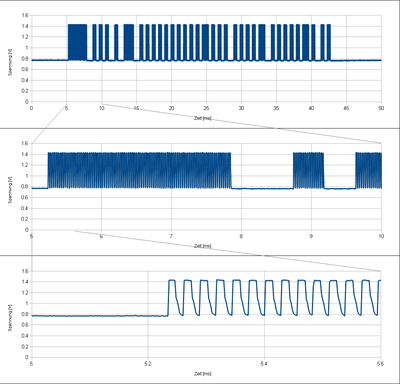

Signal vom Ein-Ausschaltknopf einer MCE-Fernbedienung

Nachfolgend ist die Ansteuerung der Infrarot-Sendediode vom Ein-Ausschaltknopf einer MediaCenterEdition kompatiblen Fernbedienung dargestellt. Die Trägerfrequenz beträgt in diesem Fall 36 kHz.
