Beschreibung

Autor: mapovi

PearlHD ist ein, für Full HD und HD Ready optimiertes, text2skin-Skin. Es ist zudem möglich das Skin mit SD Auflösung in 16:9 zu nutzen.

Bilder

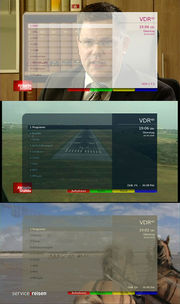

Themes
Kanalansicht
Menu
EPG
Programm
Timer
Aufnahmen
Aufnahmen Meldung
Nachricht
Audio

Softwareanforderungen

text2skin-plugin =>1.3.
VDR =>1.7.7 oder Patch.
Font: VDRSymbols sans.ttf.

Installation

Text2Skin-Plugin

Aktuelle Version des text2skin-plugins installieren:

cd $VDRDIR/PLUGINS/src
git clone git://projects.vdr-developer.org/vdr-plugin-text2skin.git
cd ../../../
make plugins
make plugins install

yaepghd (optional)

Aktuelle Version des Yaepghd-plugins installieren:

cd $VDRDIR/PLUGINS/src
git clone git://projects.vdr-developer.org/vdr-plugin-yaepghd.git yaepghd
cd ../../../
make plugins
make plugins install

Patches siehe #yaepghd.

PearlHD Skin

Das git-repository auf die eigene Festplatte klonen (z.B. in /usr/local/src)

git clone git://projects.vdr-developer.org/skin-pearlhd.git
cd skin-pearlhd

Die Make.config Datei anpassen. (siehe #Optionen)

make
make install

VDR beenden und neu starten. Unter Einstellungen -> OSD -> Skin "PearlHD" auswählen. Wenn yaepghd genutzt wird, unter Einstellungen -> Plugins -> yaepghd "PearlHD" als Theme auswählen.

Optionen

Um die Beschriftung der farbigen Knöpfe in der Kanalanzeige anzupassen, müssen die entsprechenden Parameter in der Make.config geändert werden:

BUTTON_1=Aufnehmen
BUTTON_2=Timer
BUTTON_3=Aufnahmen
BUTTON_4=Teletext

Skin für yaepghd aktivieren:

YAEPGHD=1

Laufende Aufnahmen werden im Kopfbereich des Menüs angezeigt:

RECTITLEINFOHEAD=1

Drei laufende Aufnahmen oder kommenden Timer werden rechts unten im Menü angezeigt:

RECTITLEINFOBOTTOM=1

Drei laufende Aufnahmen oder kommenden Timer werden rechts oben im Menü angezeigt (bevorzugte Einstellung bei 1280x720):

RECTITLEINFOTOP=1

Kanallogos im Kopfbereich des Channelview anzeigen (64x48 in ($SKINDIR)/hqlogos):

CHANNELLOGO=1

Kanallogos rechts im Channelview anzeigen (100x100 in ($SKINDIR)/hqlogos):

CHANNELLOGORIGHT=1

Für die Kanallogos JPG-Dateien verwenden

CHANNELLOGOJPG=1

EPG-Images in der EPG-Detailseite anzeigen ( Menufenster nutzt dadurch mehr Farben, es kann aufgrund der Beschränkungen des Plugins zu Farbverfälschungen kommen! ):

EPGIMAGES=1
EPGIMAGESPATH=\/etc\/vdr\/plugins\/tvm2vdr\/epgimages\/

Für die EPG-Images JPG-Dateien verwenden

EPGIMAGESJPG=1

Proportionierung für Auflösung optimieren ( Je kleiner OSDWIDTH ist, desdo größer wird das Menü )

OSDWIDTH=1920
#OSDWIDTH=1280
#OSDWIDTH=720

Höhe der Menueinträge ändern:

MENUITEHEIGHT=50

Die wichtigsten Schriften werden durch die im VDR integrierten dynamischen Versionen ersetzt:

DYNAMICFONTS=1

Bexbiers Cryptsymbols ADDON aktivieren ( patch im patches-ordner beachten):

CRYPTSYMBOLS=1


Konfiguration

VDR, XINE and XINELIBOUTPUT Einstellungen (vdr/setup.conf)

OSDAspect = 1,000000
OSDHeight = 1080
OSDHeightP = 1,000000
OSDLanguage = de_DE
OSDLeft = 0
OSDLeftP = 0,000000
OSDSkin = PearlHD
OSDTop = 0
OSDTopP = 0,000000
OSDWidth = 1920
OSDWidthP = 1,000000
ShowReplayMode = 1
xine.osdExtent.X = 1920
xine.osdExtent.Y = 1080
xine.osdMode = osdBlendScaledAuto
xine.transparencyMode = transparencyOn
xineliboutput.OSD.Size = 1920x1080
xineliboutput.OSD.SoftOSD = 1

Tipps

yaepghd

Im Skin ist ein Theme für das Yaepghd-plugin enthalten. Um dieses nutzen zu können, wird eine aktuelle Version des Plugins benötigt: #yaepghd Ein Patch für das Yaepghd-plugin ist im Extensions-Patch enthalten und wird in der Make.config des VDRs aktiviert.

YAEPG = 1

Für einen ungepatchten VDR-1.7.9 wird momentan noch folgender Patch benötigt: patch In der Make.config des PearlHD Skins muss folgender Parameter aktiviert werden:

YAEPGHD=1


Vermutlich sorgt der *yaepg*-patch auch dafür, dass man über das Plugin den aktuell laufenden Kanal umschalten kann. Das kleine Videofenster bekommt man derzeit nur bei Ausgabe über eine eHD(?) bzw Xine-plugin. Um das kleine Videofenster zu aktivieren, muss man bei Ausgabe über das Xine-plugin in dessen Makefile folgendes ändern:

# enable to fully support yaepg plugin
VDR_XINE_SET_VIDEO_WINDOW = 1

Das Videofenster wird zur Zeit im PearlHD Skin jedoch nicht genutzt.

Soft-OSD Patch

Es existiert ein Patch der bewirkt, dass das OSD sanft eingeblendet wird. Der Softosd-patch existiert aktuell für FF-Karten und das Xineliboutput-plugin.

Im Menü fehlen die Schriften

Die Schriftart "VDRSymbols Sans.ttf" muß im System verfügbar sein, im Ordner des Skins liegen oder im font-Ordner des text2skin-plugins liegen

Logos

Wenn in der make.config CHANNELLOGO=1 aktiviert ist, müssen die Logos als PNGs in der Größe 64x48 Pixel im Ordner $(SKINDIR)/hqlogos vorliegen.
Bei aktiviertem CHANNELLOGORIGHT=1 wird eine Größe von 100x100 Pixel verwendet.
Die Logos werden aus rechtlichen Gründen nicht im Skin integriert. Im Internet finden sich aber Logopacks die bedingt kompatibel sind. Z.B. hier.

Im Menü steht oClock

Wenn im Menü rechts neben der Uhr "oClock" erscheint, bedeutet dies, dass die Lokalisierung fehlgeschlagen ist. Die Datei "vdr-text2skin-PearlHD.mo" aus dem locale Ordner muß in den Ordner der die Lokalisierungen des VDRs enthält kopiert werden. Das Zielverzeichnis der Lokalisierung kann über PREFIX= oder DESTDIR= als Make Parameter gesteuert werden.

Auflösung

Die Auflösung die beim Erstellen des Skins angegeben wird, ist keine absolute Angabe für die Breite des Skins. Sie bestimmt nur die Proportionen des Layouts (z.B. den Abstand des Menufensters zum Rand).
Die Variable OSDWIDTH In der Make.config sollte mit der Auflösung des OSD im xine/xineliboutput-Plugin (xine.osdExtent) übereinstimmen.

Spaltenbreite im EPG/Aufnahmen

Die Spaltenbreite wird anhand der im VDR eingestellten OSD Schriftgröße berechnet. Die Breite lässt sich durch den Parameter
FontOsdSize
beeinflussen.

OSD Xine/Xineliboutput

Bei der Nutzung des Skins spielen folgende Größen eine Rolle:
Die native OSD-Auflösung des vdrs (>=1.7.7 oder Patch)
Die Auflösung des Xine-plugin-OSDs/Xineliboutput-plugin-OSDs (frei wählbar empfohlen wird hier 1920x1080 auch bei HDReady)
Die Auflösung des Bildschirms
Die Proportion des Skins

OSD ist unscharf

Wenn das OSD unscharf angezeigt wird, kann das folgende Ursachen haben:
Das OSD wir per software-methode gerendert (Plugin Einstellungen VDR).
Das OSD wird hoch skaliert (vom Xine-plugin oder Xineliboutput-plugin).

Accessibility Theme

Das Accessibility Theme ist, durch den hohen Kontrast, besonders für Menschen mit Rot-Grün-Sehschwäche und allgemeiner Sehschwäche geeignet.

Skin anpassen (Schriftgröße)

Wenn in der Make.config die Variable DYNAMICFONTS=1 gesetzt ist, kann man die Schriftgröße über das Menü des vdrs einstellen.

Skin anpassen (Breite)

Wird in der Make.config ein Wert für die Variable OSDWIDTH gewählt der kleiner als die Auflösung des OSDs ist, wird das Skin im gesamten breiter.

Skin anpassen (Menu)

Über die Make.config lässt sich über die Variable MENUITEHEIGHT die Höhe der Menuelemente einstellen.

Fortschrittsbalkenhöhe epgsearch

Man kann die Fortschrittsbalkenhöhe mit Hilfe eines Patches für text2skin verändern.

Probleme beim Kompilieren

EPGIMAGESPATH=\/mnt\/data\/video\/epgimages\/

Unbedingt alle Slashes in den Pfadangaben der Make.config escapen (vor jedes "/" ein "\").

Bugs melden

Ticket erstellen (bitte unter Tracker* "Bug" auswählen)

Wunschliste

Ticket erstellen (bitte unter Tracker* "Feature" auswählen)
Ein Skin für das Graphtft-plugin ist in Arbeit.

Support

Ticket erstellen (bitte unter Tracker* "Support" auswählen)
